Apulaitteet paneelituotantolinjalle: mitä tarvitset

Mitä apulaitteita paneelituotantolinja sisältää?

Metallikomposiittipaneeleille, alumiinikomposiittipaneeleille (ACP) ja alumiinikennokomposiittipaneeleille tarkoitettu paneelituotantolinja on yleensä jaettu kolmeen toiminnalliseen ryhmään: materiaalinkäsittelylaitteet, muovaus- ja liimauslaitteet sekä viimeistely- tai käsittelylaitteet. Paneelin tuotantolinjakokoonpanojen apulaitteet sijaitsevat kaikissa kolmessa ryhmässä eikä yhdessä paikassa, minkä vuoksi ostajat aliarvioivat joskus kuinka monta tukikonetta koko linja todella tarvitsee. Esimerkiksi kolmirullainen tasoituskone korjaa kelan kaarevuuden ennen materiaalin siirtymistä laminointi- tai pinnoitusvaiheeseen, kun taas kalanterikone puristaa ja tasoittaa komposiittilevyä liimauksen jälkeen. Kuivasekoitin valmistaa ydinmateriaalin, kuten mineraalijauheen tai polyeteeniyhdisteen, ennen kuin se suulakepuristetaan tai laminoidaan, ja T-suulake muotoilee sulan ydinmateriaalin jatkuvaksi litteäksi levyksi ekstruusiopohjaisen ydintuotannon aikana. Päällystyskone levittää suojaavia tai koristeellisia pinnoitteita, kuten PVDF- tai polyesterikalvoa alumiinikuorelle, ACP-delaminointikone erottaa sidotut kerrokset laadun testausta tai kierrätysprosesseja varten, nostoalusta tukee turvallista pystysuoraa materiaalinkäsittelyä vaiheiden välillä ja automaattinen suodatinvaihdin pitää sulat polymeerivirrat puhtaina jatkuvan suulakepuristuksen aikana ilman linjaa pysäyttämättä. Näiden koneiden keskinäisen suhteen ymmärtäminen on ensimmäinen askel kohti toimivaa, tasapainoista paneelituotantolinjaa.

On syytä huomata, että kaikki paneelien tuotantolinjat eivät käytä kaikkia kahdeksaa edellä lueteltua luokkaa. Esimerkiksi laminoiduille komposiittipaneeleille esipinnoitettua alumiinikelaa käyttävä linja ei välttämättä vaadi omaa päällystyslaitetta, kun taas puhtaasti suulakepuristuspohjaisen ydintuotannon ympärille rakennetussa linjassa painotetaan enemmän T-suulaketta ja automaattista suodatinvaihdinta kuin ACP-delaminointikonetta, jota käytetään yleisemmin laadun testaamiseen ja uudelleenkäsittelyyn rutiinimuovauksen sijaan. Se, mikä pysyy johdonmukaisena useimmissa kokoonpanoissa, on taustalla oleva logiikka, jonka mukaan materiaalinkäsittelylaitteiden on syötettävä muodostuslaitteita sovitetulla nopeudella ja muovauslaitteiden on vuorostaan ​​syötettävä viimeistely- ja käsittelylaitteita luomatta varmuuskopioita linjan kummassakaan päässä. Valmistajat ja tukkukauppiaat, jotka suunnittelevat uutta paneelituotantolinjaa tai arvioivat laitteita paneelien tuotantolinjan päivityksiä varten, aloittavat yleensä kartoittamalla suunniteltua tuotevalikoimaansa tähän laiteluetteloon, koska kohdepaneelityyppi määrittää viime kädessä mitkä apukoneet ovat välttämättömiä ja mitä voidaan lisätä myöhemmin tuotantovolyymin kasvaessa.

Globaalit kysyntämallit paneelituotantolinjainvestoinnin takana

Ennen kuin tarkastellaan yksittäisiä apukoneita, se auttaa ymmärtämään, mihin alumiinikomposiittipaneelien maailmanlaajuinen kysyntä on keskittynyt, koska tämä kysyntä määrittää viime kädessä, kuinka paljon tukilaitteita paneelin tuotantolinjan operaattorin on asennettava. Alueellinen kysyntä ei ole jakautunut tasaisesti, ja rakentaminen nopeasti kasvavilla alueilla asettaa tuotantokapasiteetille erilaisia ​​paineita kuin kypsillä, korvausvetoisilla markkinoilla. Suurille vientimarkkinoille tarkoitetun tuotantolinjan lisälaitteet, kuten toinen nostolava tai ylimääräinen automaattinen suodatinvaihdin, on yleensä määritelty enemmän kuin pääasiassa pienempiä kotimaisia ​​tilauksia varten rakennetulla linjalla. Alla oleva kaavio erittelee, missä alumiinikomposiittipaneelien tuotot ovat tällä hetkellä keskittyneet alueellisesti käyttämällä julkaistua markkinatutkimusta vertailukohtana sisäisesti luodun arvion sijaan.

Grand View Researchin mukaan Aasian ja Tyynenmeren osuus 40,8 % maailmanlaajuisesta alumiinikomposiittipaneelien liikevaihdosta vuonna 2024 , suurin yksittäinen alueellinen osuus, jota seuraa Pohjois-Amerikka 26,8 % , loput karkeasti 32,4 % levinnyt kaikkialle Eurooppaan ja muille alueille yhteensä. Tällä jakelulla on merkitystä kaikille, jotka määrittävät apulaitteita paneelituotantolinjaprojekteihin, koska Aasian ja Tyynenmeren markkinoille toimittavan laitoksen odotetaan yleensä toimivan suuremmalla jatkuvalla teholla, ja siksi se hyötyy apulaitteistosta, joka on konfiguroitu mahdollisimman vähän seisokkeja varten, kuten automaattinen suodatinvaihdin, joka mahdollistaa suodattimien vaihdon pysäyttämättä ekstruusiota. Samat GVR-tiedot osoittavat, että rakennussegmentin osuus AKT-sovellusten kokonaistuloista vuonna 2024 on noin 54 %, mikä tarkoittaa, että suuri osa tämän alueellisen jaon takana olevasta kysynnästä on sidottu julkisivu-, verhous-, katto- ja seinäpaneeliprojekteihin pienempien opaste- tai kuljetussovelluksien sijaan. Rakennustason kysyntää palvelevat tilat tarvitsevat yleensä tasaisen tasoitus- ja kalanterointisuorituskyvyn, koska julkisivupaneelit tarkastetaan silmämääräisesti lähietäisyydeltä ja kaikki aaltoilu tai paksuusvaihtelu on paljon havaittavampi kuin tilapäisiin opasteisiin käytettävässä paneelissa. Liimausvaiheen eteen sijoitettu kolmirullainen tasoituskone vastaa suoraan tähän vaatimukseen vähentämällä kelan muistia ja pinnan aaltoilua ennen kuin alumiinipinta saavuttaa laminointilaitteen. Päällystimet ja kalanterit, jotka sijoitetaan myöhemmin linjaan, vahvistavat sitten tätä sakeutta levittämällä tasaista pintakäsittelyä ja säätelemällä lopullista levyn paksuutta kapealla toleranssialueella. Valmistajille, jotka arvioivat, mihin sijoittaa ensin, nämä alue- ja sovellustiedot viittaavat siihen, että tasoitus-, pinnoitus- ja kalanterointilaitteet ansaitsevat varhaisen huomion, koska ne vaikuttavat suorimmin viimeistelyn laatuun, jota rakennustason ostajat tarkastelevat. Se selittää myös sen, miksi monet valmistajat pitävät paneelien tuotantolinjasuunnittelun apulaitteita linjasuunnittelun ydinosana, eivät toissijaisena hankintana, josta päätetään sen jälkeen, kun pääpuristin tai laminointikone on jo valittu. Etenkin vientimarkkinoille toimittavilla valmistajilla ja tukkukauppiailla on taipumus priorisoida odottamattomia seisokkeja vähentäviä apulaitteita, koska linjaseisokkien aiheuttamat toimitusviiveet ovat kalliimpia pitkillä kansainvälisillä reiteillä kuin lyhyemmillä kotimaan reiteillä.

Markkinoiden kasvukaari, joka ohjaa uuden tuotantolinjan kapasiteettia

Alueellinen osuus on vain osa kuvaa; Alumiinikomposiittilevymarkkinoiden yleisen kasvuvauhdilla on myös merkitystä, kun valmistaja päättää, kuinka paljon apulaitteiden kapasiteettia rakentaa uuteen levytuotantolinjaan. Useiden vuosien ajan tasaisesti laajenevat markkinat yleensä oikeuttavat investoimaan suuremman kapasiteetin apulaitteisiin paneelituotantolinjoja varten etukäteen sen sijaan, että kapasiteettia lisättäisiin pienemmissä erissä myöhemmin, koska käynnissä olevan linjan jälkiasentaminen on yleensä häiritsevämpää kuin riittävän kapasiteetin määrittäminen alusta alkaen. Alla oleva kaavio seuraa maailmanlaajuisten alumiinikomposiittipaneelimarkkinoiden ennustettua kasvua vuosina 2024–2030 Grand View Researchin julkaiseman vuosittaisen kasvun perusteella. Se esitetään arvioituna kehityskulkuna eikä taatun tuloksena, koska todelliset vuositulokset riippuvat rakentamisen syklistä, alueellisesta sääntelystä ja raaka-aineiden saatavuudesta.

Grand View Research arvioi maailmanlaajuisten alumiinikomposiittilevymarkkinoiden olevan noin 6,47 miljardia dollaria vuonna 2024 ja ennusti sen saavuttavan 9,65 miljardia dollaria vuoteen 2030 mennessä , mikä heijastaa noin 7,0 % kaudella 2025-2030. Tämä jatkuvan kasvun taso on mielekästä jokaiselle valmistajalle, joka pohtii, lisääkö se toisen tuotantolinjan vai laajentaako lisälaitteiden kapasiteettia olemassa olevaan paneelituotantolinjaan, koska se merkitsee vakaata tilausten kasvua pikemminkin kuin lyhytaikaista piikkiä, joka ei oikeuttaisi pysyviä pääomasijoituksia. Vuosittain noin seitsemän prosenttia kasvavat markkinat pyrkivät myös palkitsemaan valmistajat, jotka pystyvät ylläpitämään tasaisen tuotannon laadun mittakaavassa, mikä korostaa uudelleen apukoneita, jotka vähentävät erien välistä vaihtelua, mukaan lukien kuivasekoittimet, jotka ylläpitävät tasaista ydinseosten sekoittumista, ja kalanterit, jotka säilyttävät paksuustoleranssin pitkillä tuotantoajoilla. Samassa tutkimuksessa todettiin myös, että PVDF-pinnoitussegmentti oli suurin tuotesegmentti vuonna 2024, mikä osoitti jatkuvaa kysyntää sellaisille päällystyslaitteille, jotka pystyvät maalaamaan kestäviä, säänkestäviä pinnoitteita halvempien vaihtoehtojen sijaan. Uutta paneelituotantolinjaa arvioivalle valmistajalle tai kauppayritykselle tämä kasvuura tukee sellaisten apulaitteiden määrittämistä, joissa on jonkin verran sisäänrakennettua liikkumavaraa nykyisen tilausvolyymin yläpuolelle, koska vain tämän päivän suorituskyvylle riittävät laitteet voivat muodostua pullonkaulaksi kahdessa tai kolmessa vuodessa, jos taustamarkkinat kasvavat ennustetulla tavalla. On syytä huomata, että tämä ennuste heijastaa alan laajuista suuntausta eikä takuuta yksittäiselle valmistajalle, ja todelliset tulokset vaihtelevat alueen, tuotevalikoiman ja asiakaskunnan mukaan. Tästäkin varoituksesta huolimatta kasvuarvion johdonmukaisuus useiden vuosien ajalta antaa tuotannon suunnittelijoille kohtuullisen perustan vaiheittaisille apulaitteiden päivityksille sen sijaan, että ostettaisiin reaktiivisia, kertaluonteisia ostoja vasta pullonkaulan ilmaantumisen jälkeen.

Vertaamalla ydinapukoneryhmien toimintarooleja

Kaikilla paneelin tuotantolinjojen apuvälineillä ei ole samaa roolia, ja koneiden ryhmittely toimintaominaisuuksiensa perusteella auttaa selventämään, miksi linja tarvitsee useita eri tyyppejä yhden yleisratkaisun sijaan. Muotoiluvaiheen laitteet, kuten kolmirullainen tasoituskone ja kalanterikone, arvioidaan yleensä tuotannon tasaisuuden ja suorituskyvyn perusteella, koska niiden tehtävänä on fyysinen muotoilla ja korjata materiaalia linjanopeudella. Materiaalinkäsittelylaitteita, kuten nostolavaa, yleensä arvostellaan enemmän integroinnin helppouden ja ylläpidon yksinkertaisuuden perusteella, koska niiden ensisijaisena tehtävänä on tukea turvallista liikkumista materiaalin aktiivisen käsittelyn sijaan. Päällystys- ja sekoituslaitteet sijaitsevat näiden kahden ryhmän välissä, mikä edistää sekä tuotteen viimeistelyä että materiaalin sakeutta. Alla olevassa tutkakaaviossa verrataan kolmea laajaa laiteryhmää viidellä toiminta-ominaisuudella suhteellisella yhdestä viiteen asteikolla, mikä on tarkoitettu puhtaasti havainnollistavaksi vertailuksi suunnittelukeskustelujen tukemiseksi muodollisen benchmarking-tutkimuksen sijaan.

Tutkavertailu havainnollistaa mallia, jonka tuotantoinsinöörit yleensä tunnistavat käytännössä: muovausvaiheen laitteet, kuten kolmirullainen tasoituskone tai kalanterikone, saavat yleensä korkeimman tuloksen suorituskyvyn ja viimeistelyherkkyyden suhteen, koska nämä koneet muotoilevat tai korjaavat suoraan materiaalia, jonka asiakkaat myöhemmin tarkastavat silmämääräisesti. Päällystys- ja sekoituslaitteet, mukaan lukien päällystimet ja kuivasekoittimet, antavat tyypillisesti hyviä tuloksia ulostulon sakeudesta, koska niiden ensisijainen panos on toistettava, tasainen materiaalin valmistus eikä raakanopeus. Käsittelylaitteet, kuten nostolava, saavat yleensä korkeimmat pisteet integroinnin helppoudesta ja huollon yksinkertaisuudesta, mikä heijastaa sitä tosiasiaa, että sen mekaaninen rakenne on yleensä yksinkertaisempi kuin muovaus- tai päällystyskoneet, vaikka sen rooli työtapaturmien ja materiaalivahinkojen ehkäisyssä on yhtä tärkeä toiminnallisesti. Automaatiotaso vaihtelee kaikissa kolmessa ryhmässä riippuen siitä, miten tietty linja on konfiguroitu, ja uudempiin paneelilinjan apukoneiden asennukset sisältävät yhä useammin ohjelmoitavan logiikan telavälin säädön, pinnoitteen paksuuden ja sekoitusjakson ajoituksen. Mitään näistä ominaisuuksista ei pidä lukea tärkeysjärjestykseen, koska tuotantolinja ei voi toimia oikein, jos jokin ryhmä puuttuu tai on alikokoinen muihin verrattuna. esimerkiksi nopea muovausvaihe, joka syötetään alamittaiseen käsittelyjärjestelmään, yksinkertaisesti siirtää pullonkaulan alavirtaan sen ratkaisemisen sijaan. Tämä on yksi syy, miksi kokeneet tuotantosuunnittelijat määrittelevät apulaitteet koordinoiduksi järjestelmäksi sen sijaan, että ostaisivat koneita yksitellen hinnan tai toimitusajan perusteella. Kalanterikoneesta, jolla on erinomainen tehon tasaisuus, ei ole juurikaan hyötyä, jos ylävirran kuivasekoitin ei pysty ylläpitämään tasaista ytimen seostiheyttä, koska epäyhtenäinen ydinmateriaali näkyy vaihteluna myöhemmin linjalla riippumatta siitä, kuinka hyvin kalanteri toimii. Samoin tehokkaan T-suulakepuristusasetuksen voi heikentää nostoalusta, joka on liian hidas tai liian pieni pysyäkseen jatkuvan arkintuotannon tahdissa, mikä luo tarpeettoman keskeneräisen varaston myymälässä. Laiteryhmien tarkistaminen vierekkäin tällä tavalla, mieluummin kuin kone koneelta, pyrkii paljastamaan nämä keskinäiset riippuvuudet suunnitteluprosessin aikaisemmassa vaiheessa, kun säädöt ovat paljon halvempia kuin asennuksen jälkeen.

Miksi palonkestävät paneelilinjat lisäävät apulaitteita

Palonkestävyydestä on tullut yksi vahvimmista uusien paneelien tuotantolinjainvestointien ajureista viime vuosien aikana, ja tällä muutoksella on suoria seurauksia siihen, millaisia apulaitteita valmistaja tarvitsee paneelituotantolinjojen toiminnassa. A2- ja B1-luokan palonkestävissä komposiittipaneeleissa käytetään mineraalitäyteisiä tai palamattomia ydinmateriaaleja, jotka käyttäytyvät sekoituksen, suulakepuristuksen ja laminoinnin aikana eri tavalla kuin tavallisissa polyeteeniydinpaneeleissa, mikä tarkoittaa, että palonkestävän linjan kuivasekoittimet, T-suulakkeet ja kalanterit määritetään usein erilaisilla toleransseilla kuin vakiolinjoilla. Alla oleva mittarikaavio näyttää A2-paloluokiteltujen komposiittipaneelien segmentin raportoitu kasvuvauhdin, joka perustuu julkaistuihin alan tutkimuksiin. Se havainnollistaa, kuinka nopeasti tämän paneeliluokan kysyntä kasvaa verrattuna laajempiin komposiittipaneelimarkkinoihin, joista on keskusteltu aiemmin tässä artikkelissa.

Julkaistun teollisuustutkimuksen mukaan A2-paloluokiteltujen komposiittipaneelien globaalit markkinat ovat noin 2,6 miljardia dollaria vuonna 2024 , kasvun ennustetaan olevan noin 5,1 miljardia dollaria vuoteen 2033 mennessä , mikä edustaa suunnilleen yhdistettyä vuotuista kasvuvauhtia 8,1 % , joka on nopeampi kuin aiemmin tässä artikkelissa käsitelty laajempi alumiinikomposiittipaneelimarkkinoiden kasvuvauhti. Tällä aukolla on toiminnallisesti merkitystä, koska se viittaa siihen, että palonkestävien paneelien kysyntä kasvaa suhteettomasti, mikä johtuu suurelta osin tiukentuneista rakennusmääräyksistä ja korkean rakennuksen turvallisuusvaatimuksista pelkän yleisen rakentamisen määrän sijaan. Valmistajalle, joka valmistaa jo standardiydinpaneeleja, tämä suuntaus näkyy usein päätöksenä lisätä tai päivittää tukituotantolinjalaitteita erityisesti palonkestäviä tuotteita varten sen sijaan, että oletetaan, että olemassa olevat laitteet voidaan jakaa ilman muutoksia. A2- ja B1-paneeleissa käytetyt mineraalitäyteiset ydinyhdisteet ovat tyypillisesti tiheämpiä ja hankaavampia kuin tavalliset polyeteeniyhdisteet, mikä asettaa lisävaatimuksia kuivasekoittimen sekoituksen konsistenssille ja voi nopeuttaa T-suulakkeen komponenttien kulumista, jos laitteistoa ei ole suunniteltu näitä materiaaleja ajatellen. Palonkestäviä paneeleja prosessoivat kalanterikoneet vaativat usein myös tarkempaa paksuudensäätöä, koska mineraaliydinpaneeleja käytetään usein korkeisiin julkisivuihin, joissa visuaalinen yhtenäisyys suurilla seinäalueilla tarkastetaan tarkasti projektin luovutuksen yhteydessä. Rakennussovellukset edustavat edelleen A2-paloluokiteltujen paneelien hallitsevaa loppukäyttöä, ja ne muodostavat saatavilla olevien toimialatietojen mukaan huomattavan osan segmentin liikevaihdosta, mikä vahvistaa yhteyttä tämän kasvutrendin ja aiemmin alueellisessa tuottokaaviossa kuvatun rakentamisvetoisen alueellisen kysyntämallin välillä. Automaattiset suodatinvaihtimet ovat myös tärkeämpiä palonkestävillä linjoilla, koska mineraalitäyteiset yhdisteet aiheuttavat todennäköisemmin hiukkaskontaminaation jatkuvan suulakepuristuksen aikana kuin tavalliset ydinmateriaalit, ja vaihdin, joka mahdollistaa suodattimen vaihdon ilman linjan pysäyttämistä, auttaa säilyttämään tuotannon laadun tinkimättä läpimenosta. Valmistajien, jotka harkitsevat laajentamista palonkestoisten paneelien tuotantoon, tulisi punnita tätä nopeampaa kasvua sen tuomiin lisälaitteita koskeviin näkökohtiin, koska segmentin laajentuminen näyttää olevan rakenteellista, sidottu sääntelyyn ja turvallisuusstandardeihin, eikä lyhyen aikavälin trendiltä, ​​joka todennäköisesti kääntyy.

Kolmirullaisen tasoituskoneen sisällä: rakenne ja toiminta

Koska kolmirullainen tasoituskone on yksi yleisimmin määritellyistä apulaitteistoista paneelien tuotantolinjojen asetuksissa, on hyödyllistä tarkastella sen rakennetta tarkemmin. Alla oleva kaavio esittää yksinkertaistetun aksonometrisen kuvan tyypillisestä kolmirullasta tasoituskoneesta, jossa tärkeimmät komponentit on merkitty viitteeksi. Tämän tyyppinen kone toimii ohjaamalla alumiinikelaa tarkasti sijoitettujen rullien läpi, jotka kohdistavat hallittua taivutusvoimaa vuorotellen, mikä vähentää sisäistä jännitystä ja tasoittaa kelan muistia ennen kuin materiaali saavuttaa loppupään liimaus- tai pinnoituslaitteiston.

Kuten kaaviosta näkyy, alumiinikela tulee koneeseen syöttösuuntaa pitkin ja kulkee ylemmän ja alemman tasoitustelasarjan välillä, jotka on järjestetty porrastettuun kokoonpanoon, mikä on mekaaninen periaate, joka erottaa vaaituskoneen yksinkertaisesta tasoitustelasta. Säätöruuvi ohjaa telasarjojen välistä pystysuuntaista rakoa, jolloin käyttäjä voi hienosäätää taivutusvoimaa materiaalin paksuuden ja karan mukaan, koska paksumpi tai kovempi alumiini vaatii erilaisen telavälin kuin ohut, pehmeä kela. Pohjarunko ankkuroi koko rullakokoonpanon ja vaimentaa mekaanisen kuormituksen, joka syntyy käämin läpi kulkemisesta jännityksen alaisena, minkä vuoksi rungon jäykkyys on yhtä tärkeä tasoituslaadun kannalta kuin itse telan tarkkuus. Käyttömoottori, joka on sijoitettu koneen pohjaan tässä kaaviossa, käyttää rullan pyörimisvoimaa ja on tyypillisesti sovitettu linjan nopeuteen muualla tuotantolinjalla, jotta vaaitus ei muodostu tahdistuksen pullonkaulaksi. Kun materiaali kulkee lopullisen telasarjan läpi, se poistuu poistopäästä litistetyssä tilassa, valmiina siirtymään tuotantolinjan seuraavaan vaiheeseen, olipa kyseessä sitten liimauspuristin, päällystyslaite tai välivarasto. Tämä rakennekatsaus on tarkoitettu yleiseksi viitteeksi sen ymmärtämiseksi, kuinka tasoituslaitteet sopivat laajempaan paneelien tuotantolinjaan, eikä yksittäisen mallin yksityiskohtaiseksi tekniseksi spesifikaatioksi, koska tarkat telojen määrät, halkaisijat ja käyttökokoonpanot vaihtelevat valmistajien ja sovellusten välillä.

Hongyang Machineryn apulaitteiden valikoima

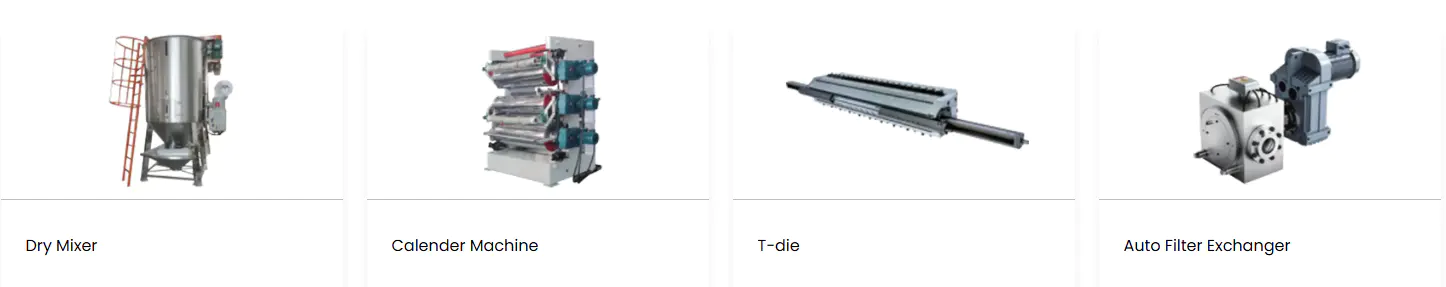

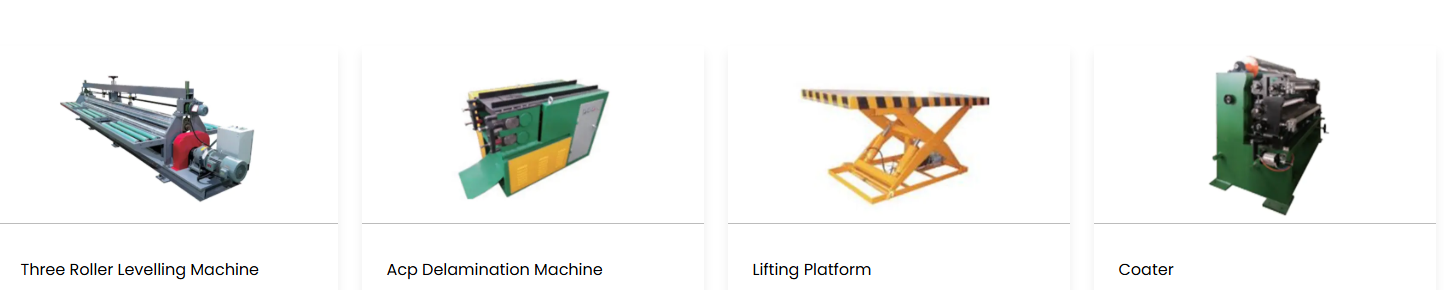

Alla näkyvät laitteet kuvastavat paneelituotantolinjojen apulaitteita, joita metallikomposiittilevyjen valmistaja tyypillisesti arvioi suunniteltaessa tai päivittäessään tuotantolinjaa, kattaakseen materiaalin valmistelun, muovauksen, pinnoituksen ja käsittelyn. Näiden luokkien saaminen yhdestä laitelähteestä voi yksinkertaistaa koneiden välistä koordinointia, koska muovaus-, pinnoitus- ja käsittelylaitteet, jotka on suunniteltu toimimaan yhdessä, integroituvat yleensä sujuvammin kuin useilta riippumattomilta toimittajilta hankitut laitteet, joilla on erilaiset ohjausliitännät ja mekaaniset toleranssit.

Edustavat apulaitteiden luokat metallikomposiittilevyjen tuotantolinjoille.

Tätä laitevalikoimaa tarkasteltaessa syntyy selkeä työnkulkulogiikka: kuivasekoitin ja kalanterikone käsittelevät materiaalin valmistelua ja viimeistelyn sakeutta, kolmirullainen tasoituskone ja päällystyskone käsittelevät pinnan laatua alumiinipinnalla, T-suulake ja automaattinen suodatinvaihdin tukevat jatkuvaa hylsyn puristamista ja nostoalusta muodostaa materiaalinkäsittelyn rungon, joka yhdistää jokaisen vaiheen. Valmistajan tai kauppayhtiön, joka hankkii laitteita uudelle linjalle, tämän koko valikoiman tarkistaminen yhdessä sen sijaan, että määrittäisivät jokaisen koneen erikseen, yleensä helpottaa ennen asennuksen aloittamista varmistaa, että suoritusnopeudet, ohjausliitännät ja fyysiset jalanjäljet ​​ovat yhteensopivia. Tuotantolinjojen toimittajia vertailevat ostajat pitävät usein hyödyllisenä pyytää tällaista täyden valikoiman laitekatsausta hankintaprosessin varhaisessa vaiheessa, koska se paljastaa aukkoja toimittajan tarjonnassa, kuten valmistajan, joka valmistaa muotoilulaitteita mutta ei yhteensopivia käsittelylaitteita, ennen kuin aukot muodostuvat ongelmaksi asennuksen ja käyttöönoton aikana.

Apulaitteiden valitseminen uudelle tai päivitetylle linjalle

Apulaitteiden valinta levytuotantolinjaprojekteihin toimii yleensä parhaiten strukturoituna prosessina tilapäisten hankintojen sijaan, koska kunkin koneen spesifikaatio riippuu osittain viereisistä laitteista tehdyistä päätöksistä. Tuotannonsuunnittelijat ja laitevalmistajat käyttävät yleisesti seuraavia tekijöitä arvioidakseen apulaitteiden vaihtoehtoja ennen linja-asettelun viimeistelyä.

1. Yhdistä läpimenokapasiteetti linjan yli, koska nopea muodostusvaihe yhdistettynä hitaampaan käsittelyvaiheeseen yksinkertaisesti siirtää pullonkaulan sen sijaan, että se ratkaisee sitä.
2. Varmista yhteensopivuus kohdepaneelityyppien kanssa, erityisesti käsitteleekö linja tavallisia polyeteeniydinpaneeleja, tulenkestäviä A2- tai B1-ydinpaneeleja tai alumiinikennokennopaneeleja, koska ydinmateriaalin ominaisuudet vaikuttavat kuivasekoittimen, T-suulakkeen ja kalanterin ominaisuuksiin.
3. Arvioi automaatio- ja ohjausintegraatio, erityisesti voidaanko telavälin säätöä, pinnoitteen paksuutta ja sekoitusjaksoja koordinoida jaetun ohjausjärjestelmän avulla sen sijaan, että niitä käytettäisiin itsenäisesti.
4. Tarkista huollon saavutettavuus, mukaan lukien kuinka helposti telat, suodattimet ja sekoituskomponentit voidaan tarkastaa tai vaihtaa ilman pitkiä tuotantokatkoksia.
5. Suunnittele tilaa nykyisten tilausmäärien yläpuolelle, erityisesti valmistajille, jotka palvelevat markkinoita, joilla kysynnän ennustetaan kasvavan tulevina vuosina.
6. Tarkista jalanjälki ja sopivuus tiloihin, mukaan lukien kattokorkeus nostotasoille ja lattiakuormitus raskaampia muotoilu- ja kalanterointilaitteita varten.

Valmistajien, jotka käyvät läpi tätä sarjaa ennen tarjousten pyytämistä, on yleensä helpompi verrata tukien tuotantolinjan konevaihtoehtoja vertailukelpoiselta pohjalta, koska jokaisen toimittajan ehdotusta voidaan arvioida samojen tuotanto-, materiaali- ja integrointivaatimusten perusteella sen sijaan, että niitä verrattaisiin yksittäisiin teknisiin eritelmiin. Se myös vähentää todennäköisyyttä löytää yhteensopimattomuus asennuksen jälkeen, kun säädöt ovat huomattavasti kalliimpia kuin ne olisivat olleet suunnitteluvaiheessa.

Nämä arviointikysymykset ovat tarkoituksella käytännöllisiä pikemminkin kuin puhtaasti teknisiä, koska kokeneet tuotannonsuunnittelijat ovat havainneet, että monet laitteiden yhteensopimattomuudet juontavat juurensa toiminnallisiin kysymyksiin, joita ei kysytty selvästi hankintavaiheessa, sen sijaan, että yksittäinen spesifikaatio olisi ollut väärä paperilla. Valmistaja, joka hankkii tukilaitteita paneelien tuotantolinjan päivitystä varten, hyötyy siitä, että hän käy läpi kunkin luokan järjestelmällisesti, dokumentoi nykyiset ja odotetut materiaalityypit, paneelien muodot ja tavoitetuotantotasot ennen muodollisten tarjousten pyytämistä laitetoimittajilta. Tämä lähestymistapa helpottaa myös sen tunnistamista, missä vakiovarustekokoonpanot riittävät ja missä tietynlainen räätälöinti, kuten laajennettu nostoalusta ylisuuria paneelimuotoja varten tai muunneltu T-suulakeprofiili epästandardista levyleveyttä varten, saattaa olla tarpeen projektin erityisvaatimusten täyttämiseksi.

Alumiinikennopaneelilinjojen apulaitteita koskevia huomioita

Alumiiniset kennokomposiittipaneelit edustavat erillistä tuoteluokkaa tavallisista litteäytimistä ACP:istä, ja kennojen tuotannon ympärille rakennettujen paneelituotantolinjojen apulaitteet eroavat monessa suhteessa tähän mennessä käsitellyistä laitteista. Hunajakennopaneeli koostuu kahdesta alumiinikuoresta, jotka on liimattu kevyeen alumiinikennoytimeen, joka valmistetaan erikseen erillisissä kennokennokoneissa ennen kuin se yhdistetään laminointilinjan ulkopintojen kanssa. Koska kennosydän itsessään on valmistettu välituote, ei suulakepuristettu tai sekoitettu seos, apulaitteiden rooli siirtyy jonkin verran verrattuna ACP-standardiin: kuivasekoittimista ja T-suulakkeista tulee vähemmän keskeisiä, kun taas tarkkuuskäsittelylaitteiden ja tasoituskoneiden suhteellinen merkitys kasvaa.

Hunajakennopaneeleissa käytettävät alumiinipinnat vaativat edelleen tasoitusta ennen liimaamista samoista syistä, jotka on kuvattu aiemmin tässä artikkelissa koskien kelan kaarevuutta ja sisäistä jännitystä, joten kolmirullainen tasoituskone pysyy vakiona myös kennokennokeskeisillä linjoilla. Nostolavat kokevat tyypillisesti raskaampaa käyttöä myös hunajakennolevylinjoilla, koska kennoydinlevyt, vaikka ne ovatkin kevyitä kokoonsa nähden, valmistetaan ja varastoidaan usein suurikokoisissa levyissä, jotka vaativat huolellista, tasaista käsittelyä, jotta kennorakenne ei murskaudu ennen liimaamista. Päällystimet ovat edelleen tärkeitä paljaiden alumiinipintojen viimeistelyssä, erityisesti kun kennopaneelit on määritelty arkkitehtonisiin sovelluksiin, joissa pinnan ulkonäköä tarkastetaan tarkasti. Kalanterikoneita sitä vastoin käytetään valikoivammin hunajakennolinjoilla, jotka levitetään yleensä pintamateriaaliin ennen liimaamista eikä itse valmiiseen kennopaneeliin, koska valmiin kennorakenteen puristaminen vahingoittaisi solun geometriaa, joka antaa näille paneeleille lujuuden ja painon välisen edun. Valmistajille, jotka harkitsevat laajentamista standardinmukaisesta litteästä ACP-tuotannosta hunajakennopaneelien tuotantoon, tämä apulaitteiden prioriteettien muutos kannattaa suunnitella ajoissa, koska puhtaasti suulakepuristuspohjaisen ydintuotannon ympärille konfiguroitu linja tarvitsee tyypillisesti lisää käsittely- ja tasoituskapasiteettia olemassa olevien laitteiden yksinkertaisen päällekkäisyyden sijaan, jotta kennopaneelituotannon tehostaminen onnistuu.

Tietoja Zhangjiagang Hongyang Machinery Equipment Co., Ltd:stä

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. on kansallinen yritys, joka on erikoistunut metallikomposiittimateriaalien älykkäiden laitteiden tutkimukseen, kehittämiseen ja valmistukseen. Se tarjoaa järjestelmällisiä tuotantolinjaratkaisuja maailmanlaajuiselle rakennusmateriaaliteollisuudelle. Yritys toimi arkkitehtonisessa sisustuksessa käytettäviä palamattomia metallikomposiittipaneeleja koskevan alan standardin laadintayksikkönä, ja sillä on pysyvä neuvoston jäsentehtävä Kiinan rakennusmateriaaliliiton metallitoimialalla, mikä kuvastaa sen jatkuvaa roolia alan teknisten standardien muotoilussa. Hongyang Machineryn ydintuotevalikoima kattaa kolme pääteknologiajärjestelmää: palonkestävät alumiinikomposiittipaneelien tuotantolinjat, alumiinikennosydämien koneet ja alumiinikennokennometallikomposiittipaneelien tuotantolinjat sekä monitoimiset räätälöidyt metallikomposiittipaneelien tuotantolinjat. Yhdessä nämä järjestelmät kattavat kaksitoista huippuluokan tuotantolinjojen luokkaa, mukaan lukien laitteet A2- ja B1-luokan palonkestäviä materiaaleja, kolmiulotteisia alumiiniydinkomposiittipaneeleja ja alumiinikennosarjan tuotteita sekä tässä artikkelissa kuvattuja paneelituotantolinjojen tukilaiteluokkia. Valmistajat ja tukkukauppiaat, jotka arvioivat uutta tai päivitettyä metallikomposiittilevyjen tuotantolinjaa, voivat tarkastella Hongyang Machineryn laitevalikoimaa koordinoiduna järjestelmänä, joka kattaa materiaalin valmistelu-, muotoilu-, pinnoitus- ja käsittelyvaiheet sen sijaan, että ne hankkiisivat yksittäisiä koneita useilta riippumattomilta toimittajilta. Tämä koordinoitu lähestymistapa heijastaa samaa suunnittelulogiikkaa, joka on kuvattu aiemmin tässä artikkelissa: suorituskyky, materiaalien yhteensopivuus, automaation integrointi, ylläpitoon pääsy ja tilojen sopivuus on helpompi kohdistaa, kun linjan laitteet on suunniteltu jaetuilla ohjausliitännöillä ja yhdenmukaisilla mekaanisilla toleransseilla. Rakennusmateriaalien toimitusketjuun kuuluvana valmistajana Hongyang Machineryn osallistuminen palamattomien metallikomposiittipaneeleiden alan standardien laadintaan tarkoittaa myös sitä, että sen tuotantolinjan suunnittelutyö perustuu samoihin paloturvallisuus- ja rakennusmääräyksiin liittyviin näkökohtiin, jotka ohjaavat kasvua A2- ja B1-paloluokiteltujen paneelien segmentissä, joista on keskusteltu aiemmin, sen sijaan, että käsitettäisiin paneelien tuotantolinjan tukilaitteiden suunnittelusta erillisenä trendinä.

Usein kysytyt kysymykset

Q1: Mikä lasketaan apulaitteistoksi paneelituotantolinjalle?

Apulaitteistolla tarkoitetaan yleensä koneita, jotka tukevat päämuovaus- tai liimausprosessia, mukaan lukien tasoituskoneet, delaminointikoneet, nostoalustat, päällystimet, kuivasekoittimet, kalanterikoneet, T-suuttimet ja automaattiset suodatinvaihtimet, joista jokainen käsittelee tietyn materiaalin valmistelu-, muovaus- tai käsittelyvaiheen.

Q2: Miksi kolmen telan tasoituskone tarvitaan ennen liimaamista tai pinnoitusta?

Alumiinikela säilyttää kaarevuuden ja sisäisen jännityksen valssaus- ja kelausprosessista, ja kolmirullainen tasoituskone korjaa tämän ennen kuin materiaali siirtyy liimaus- tai pinnoitusvaiheeseen, mikä vähentää aaltoilua, joka muuten näkyisi valmiissa paneelissa.

Q3: Kuinka automaattinen suodatinvaihdin auttaa jatkuvaa tuotantolinjaa?

Automaattinen suodatinvaihdin mahdollistaa sulassa polymeerivirrassa olevien kontaminoituneiden suodattimien vaihtamisen pysäyttämättä ekstruusiota, mikä auttaa ylläpitämään tasaisen ydinmateriaalin laadun ja pitämään tuotantolinjan jatkuvasti käynnissä.

Q4: Tarvitsevatko palonkestävät paneelilinjat erilaisia ​​apulaitteita?

Palonkestävissä A2- ja B1-ydinpaneeleissa käytetään tiheämpiä, mineraalitäyteisiä yhdisteitä, jotka käyttäytyvät sekoituksen ja suulakepuristuksen aikana eri tavalla kuin tavalliset polyeteeniydinmateriaalit, joten palonkestäviä linjoja käyttävät kuivasekoittimet, T-suuttimet ja kalanterit määritetään usein säädetyillä toleransseilla.

Q5: Pitäisikö apulaitteet hankkia yhdeltä valmistajalta?

Muovaus-, pinnoitus- ja käsittelylaitteiden hankinta yhdeltä valmistajalta yksinkertaistaa yleensä integrointia, koska ohjausliitännät, suoritusnopeudet ja mekaaniset toleranssit ovat todennäköisemmin yhteensopivia kuin useiden riippumattomien toimittajien yhdistetyt laitteet.

Q6: Tarvitseeko alumiinikennopaneelien tuotanto erilaisia ​​apulaitteita?

Hunajakennopaneelilinjat ovat enemmän riippuvaisia ​​tarkkuuskäsittely- ja tasoituslaitteista kuin kuivasekoittimista tai T-suulakkeista, koska kennoydin valmistetaan erikseen erityisillä hylsykoneilla ennen kuin se liimataan tasoitettuihin alumiinipintoihin.
