Mitä eroa on ACP-arkin ja ACP-paneelin välillä?

Arkkitehdit ja hankintatiimit kohtaavat säännöllisesti ehdot määritellessään paneelijärjestelmiä verhoilua, kylttejä tai sisustusta varten ACP-arkki ja ACP-paneeli . Vaikka molemmilla lyhenteillä on samat kirjaimet, niillä on merkittävästi erilaisia ​​​​vaikutuksia tuotemuotoon, tuotantomenetelmään ja käyttöalueeseen. Tämän eron ymmärtäminen on tärkeää ennen kuin valitset a Monitoiminen A2 B1 PE -alumiinikomposiittipaneelien (ACP) tuotantolinja , koska valitsemasi tuotesarjan on vastattava tuoteluokkaa, jonka aiot valmistaa mittakaavassa. Tämä artikkeli selventää terminologiaa, selittää tekniset tiedot, jotka erottavat kaksi tuotemuotoa, ja näyttää, kuinka nykyaikaiset tuotantolaitteet - mukaan lukien palonkestävät A2- ja B1-luokan linjat - käsittelevät molempia markkinoita samanaikaisesti.

ACP-taulukon ja ACP-paneelin määrittely: ydinero

Rakennusmateriaaliteollisuudessa mm. ACP-arkki tarkoittaa raakaa, käsittelemätöntä komposiittimateriaalia, kun se tulee pois tuotantolinjalta – jatkuvana rullana tai tasaisesti leikatussa laatassa, joka koostuu kahdesta alumiinikerroksesta, jotka on liitetty ydinmateriaaliin (PE, FR-mineraali tai A2 palamaton täyte). Arkki on pohjamateriaali. An ACP-paneeli , sen sijaan on valmistettu yksikkö, joka on leikattu, reititetty, taitettu ja varustettu palautus- tai kehystysjärjestelmillä, jotta se voidaan asentaa suoraan rakennuksen julkisivulle tai sisäpinnalle. Käytännön hankintakielessä ostajat, jotka ostavat loppupään valmistusta varten, määrittävät yleensä "ACP-levyn", kun taas asennusvalmiita verhoseinäyksiköitä ostavat ostajat määrittävät "ACP-paneelin".

Ydinmateriaalin luokittelu on merkittävin yksittäinen eritelmä kummassakin tuotemuodossa. Vakio PE-sydänlevyillä on EN 13501-1:n mukainen paloluokka C tai D; B1-luokan palonkestävä ACP saavuttaa luokan B tai paremman (rajoitettu palavuus); ja A2-luokan palamaton ACP saavuttaa luokan A2, mikä tarkoittaa, että materiaalin osuus tulipalossa on vähäistä. Sääntelyvaatimukset useimmilla Euroopan, Lähi-idän ja Aasian markkinoilla edellyttävät nyt A2- tai B1-luokitusta ulkoverhouksille, jotka ylittävät tietyt rakennuskorkeudet, mikä on johtanut merkittäviin investointeihin palonkestäviin ACP-tuotantolinjoihin.

Kuinka AKT-tuotantolinjat luovat molemmat tuotemuodot

A Monitoiminen A2 B1 PE -alumiinikomposiittipaneelien (ACP) tuotantolinja on alkupään laitteisto, joka luo pohjalevyn. Siinä yhdistyvät alumiinikalvon irrottimet, esikäsittelyasemat, ydinekstruuderi (PE- tai mineraalitäytteisille yhdisteille), laminointi-/puristusosasto, jäähdytyskuljetin ja tarkkuusleikkaus- ja pituusleikkausjärjestelmä. A2-kokoonpanoissa suulakepuristin korvataan tai sitä täydennetään valmiiksi valmistettujen palamattomien mineraaliytimien telaliitosasemalla, koska epäorgaanisia täytemateriaaleja ei voida sulattaa samalla tavalla kuin termoplastista PE:tä.

Laitteen nimessä oleva sana "monitoiminen" tarkoittaa, että yksi linja voi vaihtaa PE-, B1- ja A2-hylsymateriaalien välillä säätämällä hylsyn syöttöyksikköä ja laminoinnin lämpötilaparametreja sen sijaan, että kullekin tuotelajille vaadittaisiin täysin erillisiä koneita. Tämä joustavuus on kaupallisesti merkittävää: valmistajat voivat palvella erilaisia ​​sääntelymarkkinoita – tavallisesta PE:stä opasteille A2:een korkean rakennuksen julkisivuverhoiluun – ilman päällekkäistä pääomasijoitusta.

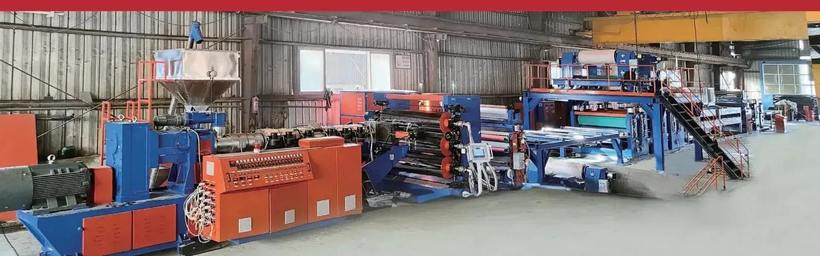

Monitoiminen A2 B1 PE alumiinikomposiittipaneelien tuotantolinja, jonka valmistaa Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Yllä näkyvä linja yhdistää suulakepuristimen/laminointiosan (vasemmalla), tarkkuustelapuristus- ja liimausosan (keskellä) sekä trimmaus- ja irrotuskuljettimen (oikealla). Kompakti järjestely minimoi materiaalin käsittelyn asemien välillä, mikä parantaa suoraan liimauksen yhtenäisyyttä ja vähentää kerrosten välisen delaminoitumisen riskiä. Tämä on kriittinen laatuparametri sekä B1- että A2-luokan tuotteille, jotka on tarkoitettu korkeisiin julkisivuihin.

3D-merkitty kaavio: ACP-arkkikerroksen rakenne

Alla oleva isometrinen kaavio kuvaa standardialumiinikomposiittilevyn sisäkerrospinoa, joka on valmistettu monitoimisella ACP-tuotantolinjalla. Tämän poikkileikkauksen ymmärtäminen on olennaista, jotta voidaan ymmärtää, miksi paloluokitus eroaa niin merkittävästi PE-, B1- ja A2-luokkien välillä.

Yllä oleva isometrinen poikkileikkaus paljastaa kaikille ACP-tuotteille yhteisen kolmiosaisen rakenteen: pintapinnoitteen (yleensä PVDF- tai PE-maali), kaksi ohutta alumiinikalvoa ja keskiosan materiaali. Ydin on ensisijainen erottaja laatujen välillä: tavalliset PE-ytimet ovat kevyitä ja joustavia, mutta palavia, B1-mineraalitäytteiset ytimet sisältävät syttymistä hidastavia paloa hidastavia lisäaineita ja A2-epäorgaaniset ytimet, jotka koostuvat suurelta osin mineraalihydroksideista tai kalsiumsilikaatista, eivät vapauta merkittävää palavaa kaasua, kun ne altistetaan liekille. Esitetty 3–6 millimetrin kokonaispaksuus on vakiona julkisivulaatuisille tuotteille, ja paksummat levyt on yleensä varattu rakenteellisiin tai iskunkestävään käyttöön. Pinnoitekerros, vaikka se on vain muutaman mikronin paksuinen, määrää sekä värin kestävyyden (PVDF-pinnoitteet takaavat tyypillisesti 10 vuoden liitukestävyyden) että alkuperäisen palamisosuuden paneelin pinnalla. Tämän kerrosrakenteen tunnistaminen auttaa hankintatiimiä kysymään oikeita kysymyksiä pintamittasta, ytimen koostumuksesta ja pinnoitteen spesifikaatioista hankitessaan AKT-tuotantolinjan valmistajalta.

Globaali markkinakysyntä: A2- ja B1-palonkestävä AKT-maiden kasvu

Useissa maissa 2010-luvulla tapahtuneiden suurten julkisivupalojen jälkeen sääntelyvirastot ympäri maailmaa ovat asteittain tiukentaneet verhouksen palamisvaatimuksia. Yhdistyneen kuningaskunnan vuoden 2022 rakennusturvallisuuslaki määrää A2-luokan verhoilun kaikille uusille yli 11 metrin pituisille asuinrakennuksille. Samanlaisia ​​sääntöjä sovelletaan nyt Saksassa (MBO Musterbauordnung, luokka A2 yli 7 kerrosta), Arabiemiirikunnissa (Dubain siviilipuolustuskirje nro 7/2013) ja Australiassa (NCC 2022, lauseke C2D8). Nämä sääntelymuutokset ovat muokanneet perusteellisesti AKT-maiden tuotantotalouden: A2- ja B1-linjojen kysyntä on kasvanut huomattavasti, kun taas standardi PE-kapasiteetti kohtaa kasvavia rajoituksia korkean rakennuksen segmenteillä.

Yllä oleva vaakasuuntainen pylväskaavio heijastaa arvioitua maailmanlaajuista AKT-markkinoiden koostumusta palonkestävyysluokittain vuodesta 2024. Paloa hidastavalla laadulla B1 on suurin osuus, noin 34 %. , johtuen vahvasta omaksumisesta Lähi-idässä, Kaakkois-Aasiassa ja Itä-Euroopassa, joissa rakennusmääräykset on päivitetty, mutta täydet A2-mandaatit eivät ole vielä yleisiä. A2-luokan ACP:n osuus on noussut noin 28 prosenttiin – mikä on dramaattinen kasvu alle 10 prosentista ennen vuotta 2017 – Yhdistyneen kuningaskunnan, Saksan ja Skandinavian markkinoiden voimaan tullessa palamattomuusvaatimuksia. Vakio PE-core ACP säilyttää 26 %:n osuuden, ja se keskittyy suurelta osin opasteisiin, sisätiloihin ja markkinoille, joilla julkisivukorkeussäännökset eivät vielä vaadi korkeampia laatuja. Alumiinikenno- ja erikoiskomposiittituotteet muodostavat loput 12 %, ja ne palvelevat ensiluokkaisia ​​julkisivu- ja ilmailualan sovelluksia. Tämä kysynnän jakautumisen muutos on tärkein syy, miksi nykyaikaiset AKT-laitteiden valmistajat ovat kehittäneet monitoimilinjoja, jotka pystyvät vaihtamaan PE-, B1- ja A2-tuotantotilojen välillä yhdellä alustalla.

Tekniset tiedot: mitä monitoimisen ACP-linjan on tarjottava

Tuotantolinjan, joka väittää käsittelevänsä A2-, B1- ja PE-laatuja samanaikaisesti, on täytettävä useita vaativia teknisiä vaatimuksia. Alumiinikuoren ja ytimen välisen sidoslujuuden tulee jatkuvasti ylittää 120 N/25 mm (kuoriutumislujuus GB/T 17748 tai EN 1396 mukaan) ydintyypistä riippumatta. PE-laatujen linjanopeus on tyypillisesti 8--15 m/min; A2-telaliitos voi sujua hitaammin nopeudella 4--8 m/min johtuen korkeammista laminointipaineista, joita vaaditaan riittävän tarttuvuuden saavuttamiseksi epäorgaanisiin ytimiin. Leveyskapasiteetti vaihtelee yleensä 1 220 mm:stä 1 600 mm:iin kansainvälisten arkkistandardien mukaisesti.

Sydänpaksuuden säätö on toinen kriittinen parametri: yli -0,1 mm vaihtelut A2-luokan levyn leveydellä aiheuttavat näkyvää pinnan aaltoilua asennuksen jälkeen, erityisesti suurikokoisissa paneelijärjestelmissä. Tämä vaatii sekä tarkkoja rullausväliantureita että laminointipuristimen reaaliaikaista takaisinkytkentäohjausta. Lämpötilan tasaisuus laminointinipin leveydellä on pidettävä -3 celsiusasteessa PVDF-pinnoitetuille nahoille, koska lämpötilagradientit aiheuttavat differentiaalista lämpölaajenemista, joka johtaa kaareutumiseen tai kiertymiseen.

Yllä oleva sarakekaavio vertailee PE-, B1- ja A2-tuotantotilojen tyypillisiä käyttönopeusalueita monitoimisella ACP-linjalla. Vakio PE-tuotannossa saavutetaan suurimmat nopeudet (8--15 m/min) koska termoplastinen ekstruusio ja liimaus on hyvin optimoitu jatkuva prosessi, joka sietää nopeampaa läpimenoa. Paloa hidastavat B1-laadut kulkevat nopeudella 6--12 m/min, koska mineraalitäyteisten PE-yhdisteiden korkeampi viskositeetti vaatii ylimääräistä viipymisaikaa laminointinipissä varmistaakseen täyden liimasidoksen muodostumisen. Palamattomat A2-laadut vaativat hitaimman nopeuden (4--8 m/min), koska jäykkien epäorgaanisten ydinlaattojen telaliittäminen alumiinipinnoille vaatii jatkuvaa korkeaa kosketuspainetta ja huolellista lämpötilan hallintaa, jotta estetään delaminaatio liimapinnassa. Laitetoimittajilta, jotka vaativat tasaista nopeutta kaikissa kolmessa laadussa, tulee pyytää dokumentoituja liimauslujuustestituloksia nimellisnopeudella, koska läpimeno ja laatu liittyvät suoraan laminointiin. Monitoimilinja, joka aidosti käsittelee kaikkia kolmea laatua, on merkittävä insinöörisaavutus, ei pelkkä parametrien muutos.

Tutkavertailu: PE vs B1 vs A2-luokan suorituskykyominaisuudet

Oikean ACP-luokan valitseminen edellyttää useiden suorituskykymittojen tasapainottamista samanaikaisesti. Alla olevassa tutkakaaviossa verrataan PE-, B1- ja A2-luokkia kuudella keskeisellä ominaisuudella: paloturvallisuus, painotehokkuus, tasaisuus, käsittelyn helppous, kustannuskilpailukyky ja säädöstenmukaisuusalue. Yksikään laatu ei saa korkeinta arvoa kaikilla akseleilla, minkä vuoksi valmistajat, jotka pystyvät valmistamaan kaikki kolme laatua yhdellä linjalla, saavat rakenteellista kilpailuetua.

Tutkakaavio osoittaa selvästi, että PE-core ACP saavuttaa korkeimmat pisteet painotehokkuuden, käsittelyn helppouden ja kustannuskilpailukyvyn suhteen - mikä selittää sen jatkuvan hallitsevan aseman sisätiloissa, opasteissa ja matalassa rakennuksessa, kun palomääräykset sen sallivat. A2-luokan ACP johtaa ratkaisevasti paloturvallisuuteen ja säädöstenmukaisuuteen , mikä tekee siitä ensisijaisen eritelmän kaikissa projekteissa, joita säätelevät tiukat palamattomuuskoodit. B1-luokan tuotteet ovat keskimmäisiä useimmilla akseleilla, ja ne tarjoavat tasapainon paremman palosuorituksen välillä tavalliseen PE:hen verrattuna paremmalla prosessoitavuudella ja pienemmillä kustannuksilla kuin A2. Tasaisuuspisteet ovat tiiviisti B1:n ja A2:n välissä, mikä kuvastaa tarkkuuslaminoinnin vaatimuksia, joita molemmat laadut asettavat. PE:n (95 %) ja A2:n (50 %) ero käsittelyn helppoudessa selittää, miksi monitoimiset tuotantolinjat vaativat kehittyneempiä ohjauksia siirtyessään A2-tilaan: hitaammat nopeudet, korkeammat laminointipaineet ja tiukemmat lämpötilatoleranssit vaativat kaikki edistyneempää automaatiota ja anturien integrointia kuin pelkkä PE-linja vaatisi.

Tuotantolinjan teknologiatrendi: Älykkäiden ohjainten käyttöönotto

Merkittävin muutos ACP-tuotantolinjasuunnittelussa viimeisen vuosikymmenen aikana on ollut digitaalisen valvonnan ja älykkäiden ohjausjärjestelmien integrointi. Varhaiset ACP-linjat luottivat kiinteän parametrin PLC-ohjaukseen; modernit monitoimilinjat sisältävät reaaliaikaisen paksuuden mittauksen (laser- tai beetasäde-anturien avulla), kireyden hallinnan alumiinipinnan käämitysasemien yli, laminointitelojen suljetun kierron lämpötilan säädön ja automaattisen laadun hylkäysportin. Nämä ominaisuudet eivät ole kosmeettisia päivityksiä - ne vaikuttavat suoraan A2-luokan sidosten johdonmukaisuuteen, joka on paljon vähemmän anteeksiantava parametrien ajautumisesta kuin PE-tuotanto.

Viivakaavio seuraa älykkäiden ohjausjärjestelmien nopeaa käyttöönottoa uusissa ACP-linjaasennuksissa vuosina 2015–2025. Vain 10 % vuonna 2015 asennetuista uusista linjoista sisälsi suljetun kierron digitaalisen prosessinvalvonnan ; vuoteen 2023 mennessä tämä luku oli noussut 72 prosenttiin, ja vuoden 2025 arvioitu levinneisyys oli 85 prosenttia. Tämä kiihtyvyys johtui kolmesta lähentyvästä voimasta: A2-luokan tuotannon lisääntyneet laatuvaatimukset, kansainvälisten tasaisuus- ja delaminaatiostandardien tiukentuminen (kuten GB/T 17748 -tarkistusjaksot) sekä teollisuustunnistuksen ja PLC-laitteiston kustannusten lasku. Valmistajat, jotka investoivat monitoimilinjoihin nykyään, määrittävät lähes yleisesti servojännityksen ohjausta, laserpaksuusmittareita ja reseptipohjaisia ​​HMI-järjestelmiä, jotka tallentavat luokkakohtaisia ​​parametrijoukkoja, mikä mahdollistaa nopean ja toistettavan vaihdon PE-, B1- ja A2-tuotantotilojen välillä. Linjat, jotka edelleen luottavat manuaaliseen parametrien säätöön, ovat kasvavassa laatuhaittassa A2-laatuja valmistettaessa.

Zhangjiagang Hongyang Machinery Equipment Co, Ltd: ydinominaisuudet

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. on kansallinen yritys, joka on erikoistunut metallikomposiittimateriaalien älykkäiden laitteiden tutkimukseen ja kehitykseen ja valmistukseen. Se tarjoaa järjestelmällisiä ratkaisuja maailmanlaajuiselle rakennusmateriaaliteollisuudelle. Palamattomia metallikomposiittipaneeleja arkkitehtoniseen sisustukseen koskevan standardin laatijana ja Kiinan rakennusmateriaaliliiton metallitoimialan pysyvänä neuvoston jäsenenä yrityksellä on tunnustettu asema alan standardiekosysteemissä.

Yhtiön ydintuoteportfolio käsittää kolme suurta teknologista järjestelmää: palonkestävät alumiinikomposiittilevyjen tuotantolinjat, alumiinikennosydänkoneet ja alumiinikennokennometallikomposiittilevyjen tuotantolinjat sekä monitoimiset räätälöidyt metallikomposiittilevyjen tuotantolinjat. Nämä järjestelmät kattavat yhdessä 12 luokkaa huippuluokan tuotantolinjoja, mukaan lukien A2- ja B1-luokan palonkestävät materiaalilinjat, 3D-alumiiniydinmetallikomposiittipaneelilaitteet ja täyden valikoiman alumiinikennosarjan tuotantoalustoja.

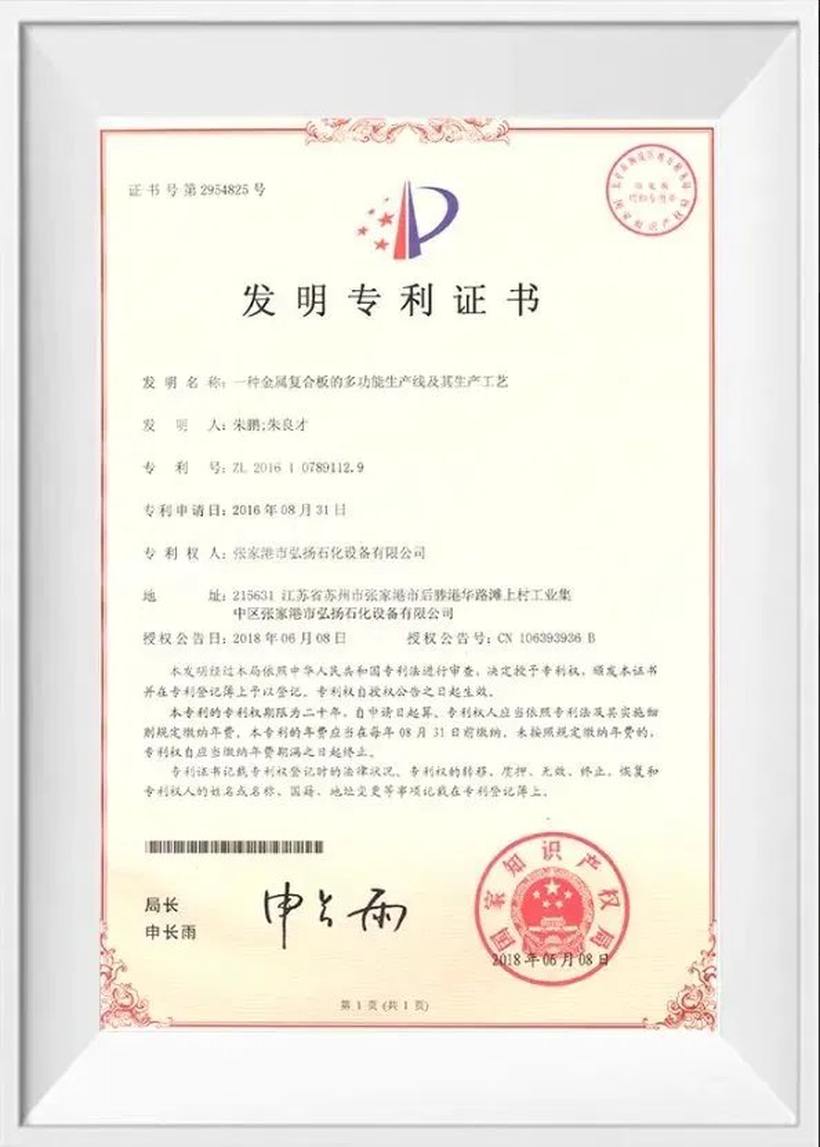

Alla oleva patenttitodistus – keksintöpatentti ZL 2016 1 0789112.9, myönnetty kesäkuussa 2018 – kattaa yrityksen monitoimisen metallikomposiittilevyjen tuotantolinjan ja valmistusprosessin, jonka ovat kehittäneet keksijät Zhu Peng ja Zhu Liangcai. Tämä patentti heijastaa patentoituja teknisiä parannuksia, jotka mahdollistavat yhden linjan käsitellä A2-, B1- ja PE-tuotantoluokissa tarvittavia ydinmateriaaleja.

Keksintöpatenttitodistus nro ZL 2016 1 0789112.9 – Monitoiminen metallikomposiittilevyjen tuotantolinja ja prosessi, myönnetty kesäkuussa 2018.

Sovellusskenaariot: Missä ACP-taulukolla vs. paneelin määrittelyllä on merkitystä

Levyjen ja paneelin välinen ero ei ole vain akateeminen - sillä on suoria hankintoja, logistiikkaa ja laadunvalvontaa koskevia vaikutuksia. Kun valmistusliike ostaa ACP-levyä tuotantolinjan valmistajalta tai jakelijalta, se saa tasaiset laatat (yleensä 1 220 mm x 2 440 mm tai jatkuvat telan leveydet jopa 1 600 mm), jotka ne sitten reitittävät, taittavat ja kehystävät CNC-jyrsintäkoneiden ja jarrujen avulla. Levyn tasaisuustoleranssi, kuoriutumislujuus ja ytimen homogeenisuus määräävät, kuinka tarkasti valmistetut paneelin kulmat voidaan muodostaa ja kuinka hyvin pinta pysyy tasaisena sen jälkeen, kun CNC-jyrsintä poistaa noin 2/3 hylsyn syvyydestä paluulinjoissa.

Verhoseinien urakoitsijoiden, jotka määrittelevät ACP-paneeleja, valmiin paneeligeometrian - palautussyvyys, pintamitat, kulman säde, kiinnitysreikien kuvio - on oltava projektiliikkeen piirustusten mukainen. Tässä yhteydessä ensisijaiset huolenaiheet ovat paneelin tasaisuus valmistuksen jälkeen (jyrsintäkaaren jälkeinen kaari) ja sen pitkän aikavälin mittastabiilius lämpökierron aikana. A2-luokan levyillä, joissa käytetään tiheitä mineraaliytimiä, on alhaisemmat lämpölaajenemiskertoimet kuin PE-ydinlevyillä (noin 21 x 10^-6/K PE-ytimelle vs. 17 x 10^-6/K mineraali A2:lle), mikä tarkoittaa, että valmistettujen A2-levyjen lämpöliikkuvuus on vähäisempää käytössä – tiiviissä sauvassa kiinnitettävällä julkisivujärjestelmällä.
